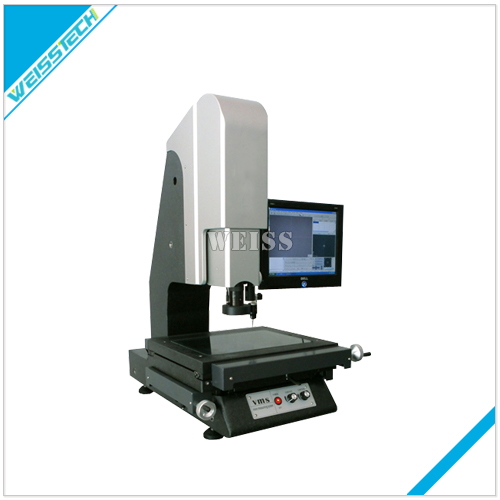

產品簡介

   本儀器適用于以二次元測量為目的的一切應用領域，在機械、電子、儀表、塑膠等行業(yè)被廣泛使用。

儀器具有多種數據處理、顯示、輸入、輸出功能，特別：1工作臺以圓轉工作臺的方式將工件擺正，使測量更快速方便！簡宜好學！2 配有激光定位功能，將產品需要測量部分快速準確的定位！提高測量效率等功能非常實用；儀器備有RS-232接口，與電腦連接后，采用測量軟件測繪圖形進行處理及輸出

技術參數：

名          稱

參        數

工

作

臺

金屬臺面尺寸(mm)

400 ×230

圓形玻璃臺面尺寸:(mm)

X坐標行程:(mm)

200

Y坐標行程：(mm)

100

儀器外形尺寸(長)Х(寬)Х(高) mm：

480Х 650 Х1000

儀器重量（kg）：

100

Z坐標升降行程:(mm)：170(調焦)   工作距離（mm）：95

X/Y/Z數顯分辨率：0.0005mm (0.5um)   X、Y坐標示值誤差：≤（3+L/200）μm

影

像

系

統

攝影機：彩色1/3″CCD攝影機(日本索尼芯片）

變焦物鏡倍率：0.7～4.5X（定格變倍，無需每次校準）

視頻總倍率：30X～230X

物方視場：7～1.1mm

照  明

表面光源與透射光源均用LED，亮度可調

電  源

180V（AC）～260V（AC） 50HZ

測量軟件

VMS測量軟件，可測線、角、圓，隨圓、圓心距、角度、高度、平面距、空間距、平整度、球，自動逆向掃描等，自動輸出WORD/EXEL/CAD！
